創新是現代企業的活力資本、財富之源。2001年我公司研發的全纖維臺車電阻爐，特別是先進的電阻帶固定方法，給用戶帶來了較大的經濟效益。“全纖維全密封智能溫控加熱爐”榮獲國家科學技術成果獎、“快速燃油加熱爐”榮獲上海市優秀產學研工程項目獎。在丹陽電爐行業中率先順利通過ISO9001國際質量管理體系認證。目前開發研制的軋輥加熱爐和退火爐占國內市場的主導地位，擁有上海寶鋼、江蘇沙鋼、山西太鋼、西寧特鋼、寶鋼日立金屬（南通）軋輥有限公司、寶鋼常州軋輥有限公司等一批優質客戶市場。
本公司堅持以“質量、客戶滿意”的質量方針為服務宗旨，集百家之長，精益求精，打造“華飛”品牌，以誠待人，在競爭中求發展，在技術上求領先，在服務中求完美，與廣大用戶攜手合作，共創輝煌的未來。
儲鎖榮 銷售部經理:13951275913
二、爐子結構
爐子主要由爐體、燃燒系統、安全檢測裝置、推桿轉送系統、料盤回轉裝置、爐門升降裝置、溫度控制裝置等組成。
爐殼體采用鋼材焊接成型，牢固可靠。
爐體內襯采用蘇州伊索公司產的高鋁耐火纖維針刺毯疊壓成型，內用耐熱圓鋼穿入并固定于爐殼體上。隔熱性能好，與耐火磚爐襯相比可節能30%左右，且具有加熱功率小、升溫速度快、熱輻射率高、爐溫均勻性高等優點。爐頂纖維制作成弓形，且上部用特制粘結劑將耐火纖維固定于爐頂框架上，長期使用不下墜，使用壽命長。
爐體內膛為貫通式，前后兩端各有一個活動爐門。爐膛在長度方向分3段，前端為預熱段，長度大約為520mm；接著是中溫段，長度大約為1560mm；再接著是高溫段，長度大約為2080mm。

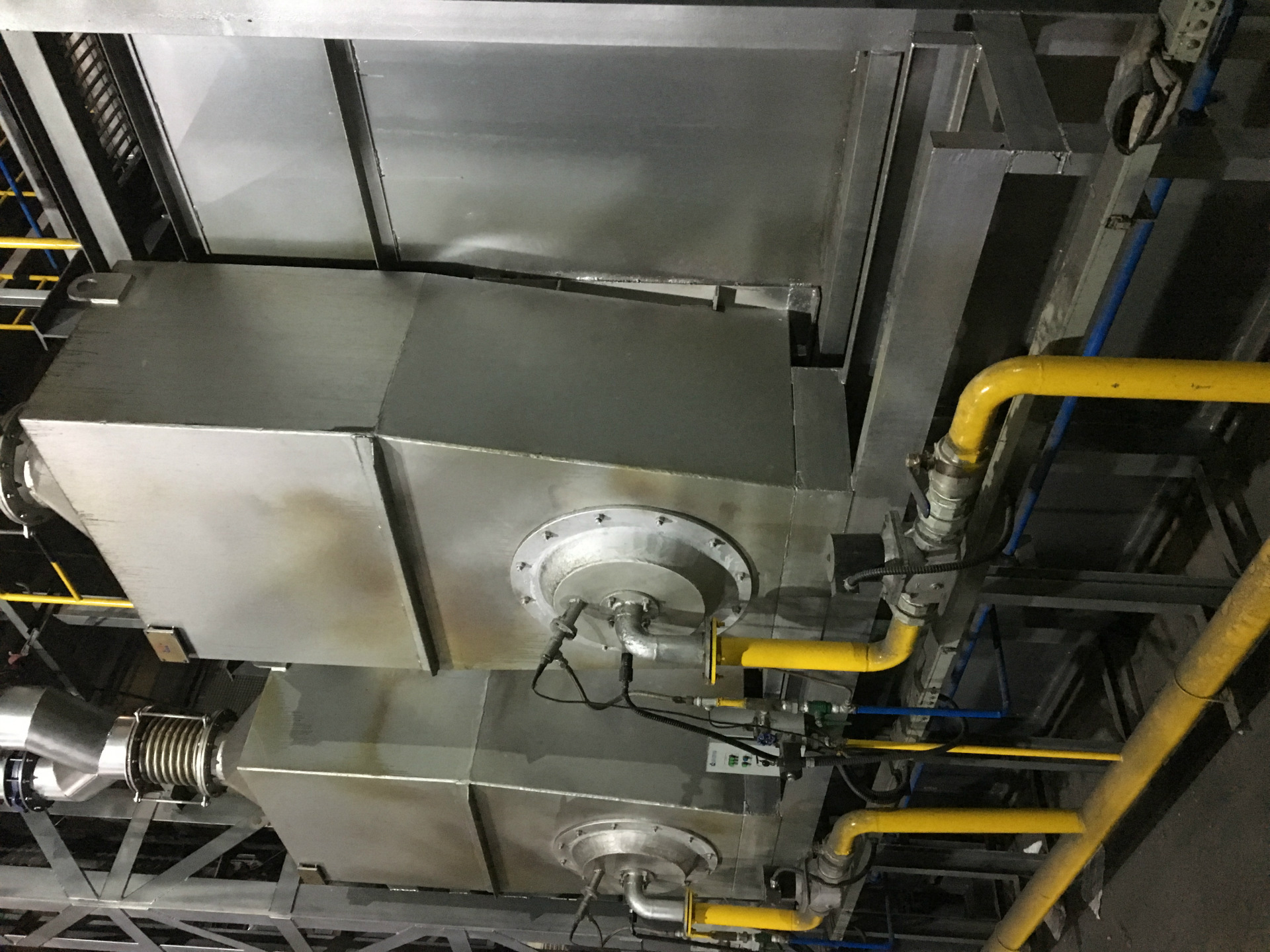

在爐體兩側各布置5個燒嘴，采用連續調節，具有大、小火自動轉換及自動點火和自動熄火的功能，燃燒充分。輸氣管路上配有調壓閥、壓力表、過濾器、燃?xì)饩o急切斷閥等配置。每個燒嘴前還配有球閥、波紋器等配置。輸氣管上配的燃?xì)饩o急切斷閥，當燃?xì)鈮毫^(guò)高或過低時，主管電磁閥切斷，確保管路安全。
在爐頂煙囪，采用鋼板制作，爐囪高溫部分內襯硅酸鋁耐火纖維。供燃燒后產生的煙氣排出爐體外用。在煙囪上設有調節閥門，可根據爐子的工作壓力情況作出相應的調節。
推桿傳送系統由電動液壓推桿、爐內導軌、底盤、殼型傳送體、爐外殼型傳送體回轉裝置(人工推動)等組成。
電爐液壓推桿由專業生產廠家生產，安裝在爐體前端，液壓推桿上設有活動限位開關，可根據要求設定推送行程，且液壓架的底部設有調節螺桿，可根據要求調整推送高度。
爐內導軌采用鎳7氮耐熱鑄鋼件，供放置和推送底盤用。
底盤也采用鎳7氮耐熱鑄鋼件，共19件，爐內放置16件，底盤中間設有導向口，與爐內軌道上的導向條配合，使底盤在爐內導軌上滑行時不偏向。
殼型傳送體采用耐火材料澆注成型，是根據殼型的形狀，工作特性而制作的。爐子工作時，殼型傳送體放置在底盤上，殼型即放置在殼型傳送體上，由液壓推桿推送底盤，隨底盤一同進入爐膛內進行焙燒用。
在爐體前部和后部及左側（或右側）部份分別設有底盤回轉裝置，在前、后回轉架上分別設有回轉小車，供承載底盤和殼型傳送體用。底盤回轉情況如下：先將殼型取走，然后將爐內底盤拉出爐體外至后回轉小車上并關閉前爐門，由人工將回轉小車及回轉小車上的底盤及殼型傳送體移至另一端，再將底盤及殼型傳送體人工推送到左側回轉架上，然后將回轉小車由人工送至后爐口，同時將底盤及殼型傳送體移至左側回轉架的另一端，并推送到后回轉架上的回轉小車上，并由人工將回轉小車連同底盤及殼型傳送體推至后爐口，待殼型放入殼型傳送體上時，開啟爐門，再開啟電動液壓推桿，推送底盤連同殼型傳送體一起至爐膛內進行焙燒。
在爐膛內及兩端均有底盤移動軌道，爐膛內的軌道采用耐熱鑄鋼件，熱變形系數小、使用壽命長，爐膛外口軌道采用鋼材制作。
底盤及殼型傳送體的移動由電動液壓油缸推動。預先將需推送進爐膛內的底盤及殼型傳送體放置在進料口的軌道上，同時將出料口的底盤清出軌道，然后打開爐體后端的爐門，開啟電動液壓油缸，推動底盤至爐膛內，再縮回推頭，關閉兩端爐門。
電動液壓油缸推動間隔時間為6min，為防止誤操作，控制系統上設有可調時間繼電器，即間隔時間必須滿6min電動液壓油缸電機才能給電，確保殼型焙燒時間充足。
爐體兩端的爐門殼體為鑄鐵結構，其內襯為全纖維，其制作方式與爐體內襯相同。
爐門與爐體的密封為爐門自重式密封。爐門關閉后受斜面滑軌的作用自行與爐體口的耐火磚密封，因?yàn)槔w維具有一定的柔軟性，故密封良好。
爐門的啟閉采用電動裝置，啟閉速度快，升降平穩，操作簡便，且設有限位裝置，可隨意調整其升降高度，盡量減少熱量的散發，節約能源。

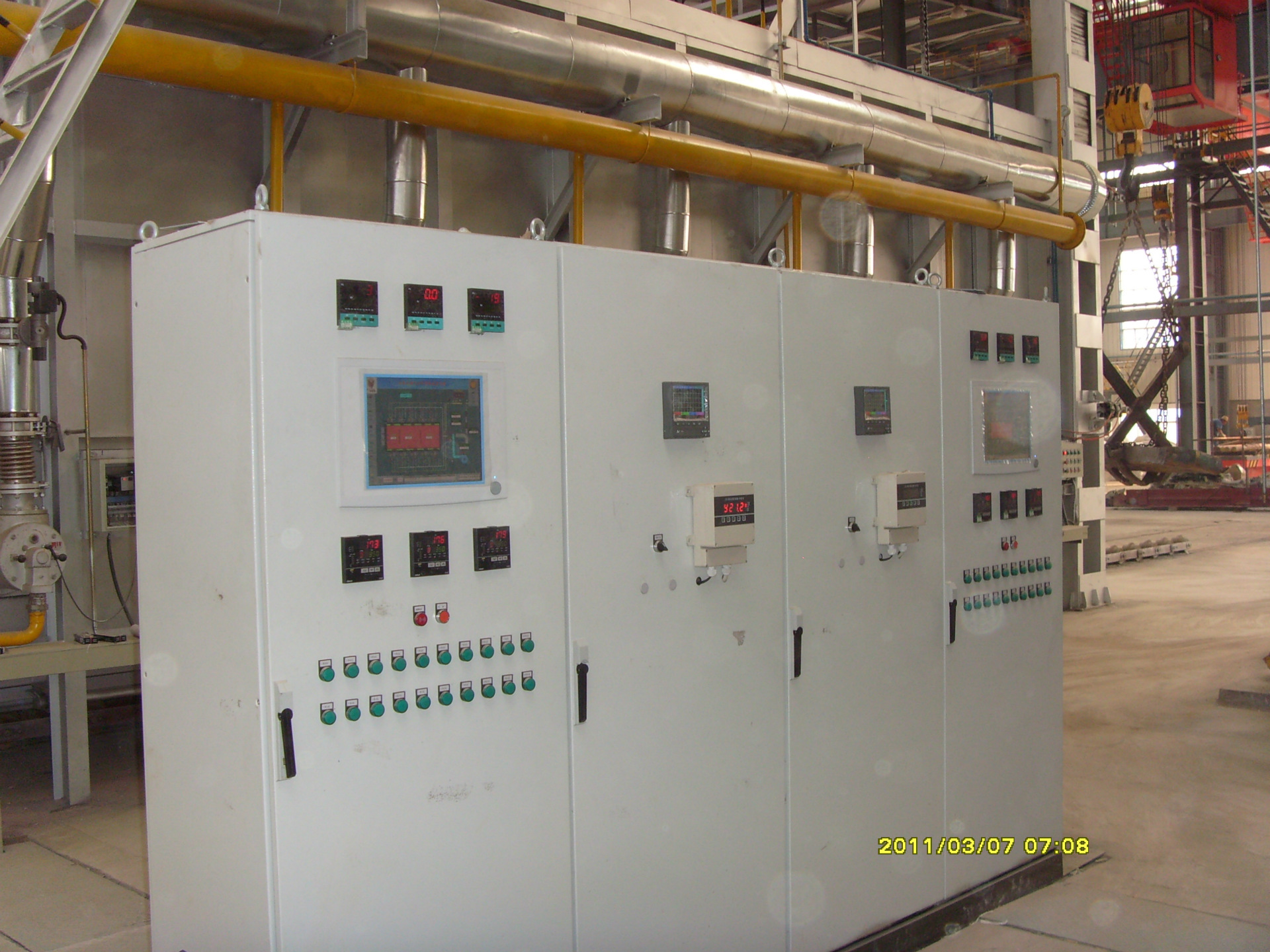

該爐的溫控系統與燃燒機配套，可全自動控制爐子的工作溫度，確保殼型的焙燒的工藝質量。
溫控儀采用日本進口島電表，控溫精度高，爐溫平穩、溫差波動小，且設有超溫報警裝置，確保工件不超溫。
記錄儀采用國產無紙記錄儀，實現辦公無紙化，數據保存（5通道）、內存1G、USB接口存取功能。
設備顏色（淺駝色）
設備易于維護和維修
三、成套供應范圍：
1、爐體： 1套
2、爐罩： 1套
3、料盤電動液壓推送裝置： 1套
4、爐門電動升降裝置： 2套
5、料盤人工回轉裝置： 2套
6、溫控系統： 1套
7、燃燒系統： 10套
8、空氣預熱器：1套
9、排煙管道
10、燃?xì)饨庸艿叫璺焦饪?/span>
11、技術資料：
11.1爐子使用說明書： 1份
11.2爐子合格證： 1份
11.3爐子基礎圖： 1份
11.4溫控系統電氣原理圖： 1份
11.5回轉車、底盤及殼型傳送體圖紙： 1份
11.6設備維護手冊
11.7主要外購件的說明書、合格證： 各1份
12、備品備用件：
12.1耐火纖維： 10kg
12.2燃燒系統備用件： 1套
四、生產周期、驗收及售后服務
1、生產周期：設備合同簽定生效后，我廠收到預付款日起60天內完成制造工作，在需方現場安裝，15天內完成安裝、調試工作。
2、驗收：預驗收在供方處進行，按照技術協議預驗收，并出具報告,雙方簽字確認。終驗收在需方處進行，以需方實際使用和技術協議為標準。
3、售后服務：設備自驗收即日起，保質期一年，在保質期內因設計制造安裝的質量問題造成的故障，由我廠負責及時無償維修、調換，若用戶使用不當造成的故障，我廠同樣協助用戶解決，只收取工本費。保質期滿后，我廠提供終身維修服務，并提供出廠價的配件。
